粉塵爆炸參數測試系統

20L容器罐粉塵爆炸實驗裝置

20L容器罐粉塵爆炸實驗裝置

詳情介紹

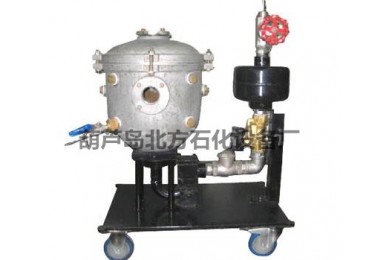

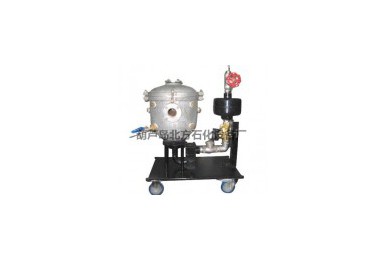

20L容器罐粉塵爆炸實驗裝置

產品描述

1、爆炸實驗裝置由爆炸容器罐、自動噴粉點火系統、觀測窗口、進氣排氣抽真空管路、傳感器、數據采集系統、可調點火器、爆破片安全裝置組成。



1.1爆炸容器罐材質為不銹鋼S30408,容積為20L。



1.2爆炸容器罐承耐爆炸沖擊壓力20dtm(10–80ms),承耐爆炸火焰溫度1200℃(10–80ms)。高透光率、高透明度,進行光學試驗和高速攝像。



1.3爆炸罐體安裝進氣排氣抽真空管路,真空度0.95atm。



1.4罐體上部中心部位安裝可調點火器點火電極,通過高壓放點產生火花,點燃爆炸罐體內粉塵。



1.5爆炸罐體上安裝8套傳感器, 4套壓力傳感器,4套爆炸火焰溫度傳感器,連接多通道同步數據采集系統,數采系統連接電腦。



2.自動噴粉點火控制系統由控制柜和遠程觸摸屏組成。



2.1爆炸容器罐底部安裝1套噴粉系統,噴粉系統連接自動控制柜,控制柜連接遠程觸摸屏,在觸摸屏上操作調整技術參數,確認后啟動噴粉點火爆炸。



2.2觸摸屏可遠離爆炸試驗現場操作噴粉點火爆炸。



2.3噴粉開啟持續時間80ms ,調節范圍:1~6000ms  。



2.4噴粉后點火器點火前延時時間50ms ,調節范圍:1~5000ms 。



2.5點火器點火后持續時間60ms,調節范圍:1~3000ms  。



2.6噴粉點火技術參數選擇確定條件具備,此時按下啟動,即進行裝置爆炸實際測試試驗運行。



3、爆炸容器左端面中心位置安裝點火器點火電極,電火花點火,點火能量可調節。



3.1輸入電壓:220V±10%,50/60HZ。



3.2點火頭耐溫:1300℃。



3.3點火頻率:4-20次/S(可調)



3.4火花能量:35MJ-100J(可調)



3.5點火時間分為0.5s、1s、2s、3s,按試驗需要選擇。



4、高速爆炸壓力傳感器4套,分布安裝在爆炸容器罐體上。



4.1防光壓阻式壓力傳感器。



4.2量程:0-5MPa。



4.3固有頻率:大于400K



4.4特點:耐2000℃瞬態高溫,防光干擾設計。



5、高溫火焰溫度傳感器4套分布安裝在爆炸容器罐上。



5.1快響應熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點。



5.2可以直接測量從0℃-1300℃范圍內的液體、蒸氣、氣體介質的流體以及固體表面的溫度。



5.3溫度范圍:0-1300℃,響應時間:微秒級。



6、高速火焰光電傳感器分布在爆炸容器罐體上。



6.1響應光譜:可見光450nm-980nm



6.2響應時間:≤10μs



6.3輸出阻抗:10kΩ



6.4工作電壓:4V



6.5信號輸出:TTL電平(火焰有、無)



6.6使用溫度:瞬時溫度可達2000℃



7、同步控制及多通道數據采集系統。



7.1是將動態信號采集、嵌入式總線、網絡通訊、模擬信號處理及計算機等多種技術融為一體的現代網絡化測試設備,它集信號調理、傳感器供電、數據采集、數據存儲為一體,通過TCP/IP協議與上位機進行通訊。直接聯接應變式傳感器、壓電式傳感器、ICP型傳感器,可完成速度、加速度、位移、力、壓力、溫度等物理量的信號采集。



7.2采用嵌入式網絡數據采集方式,可避免計算機軟硬件升級帶來的問題,有效的延長儀器的使用時間。



7.3通道數:并行8ch;



7.4A/D分辨率:16Bit;



7.5采集方式:連續、瞬態



7.6采樣率:200KHz/CH



7.7存儲深度(每通道):海量(連續寫硬盤)256K樣點/CH(瞬態);



7.8觸發方式(瞬態):手動觸發、內觸發、外觸發、全通道觸發;



7.9濾波器(-3dB):直通、低通1.5K-100K 程控可調;



7.10信號輸入類型:電壓V、電荷Q、ICP;



7.11通訊接口:RJ45以太網接口;



7.12橋壓2V-8V/5-20mA、恒流4mA/24V;



7.13供電:AC:220V/50Hz;



7.14支持軟件:PFM動態信號采集分析軟件



7.15      DAP瞬變信號采集軟件
